MicroGDS 機能と特長



ラスター

スキャナやデジタルカメラを利用した画像イメージを取り込み、図面上でレイアウトできます。

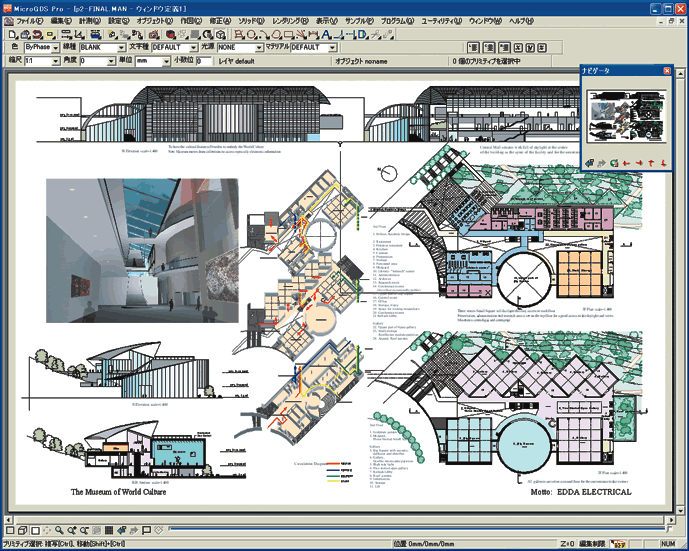

図面や写真をレイアウト
図面や写真をレイアウト
(画像提供:株式会社村井敬合同設計)
※クリックすると拡大表示されます

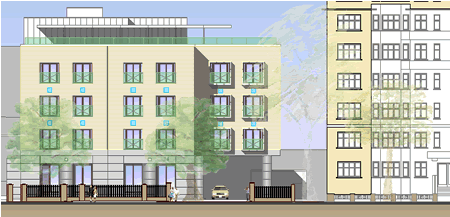

  • アルファ値(透過度情報)のサポート
    アルファ値をサポートしますので、透過や輪郭のある点景として配置できます。

    また、レイヤごとの濃淡の設定でスキャンした図面を 薄く背景表示することもできます。
    • アルファ値(透過度情報)のサポート
  • 読み込み可能な画像ファイルフォーマット
    MicroGDSでは、以下のファイルフォーマットの読み込みが可能です。
    BMP Windowsのビットマップイメージ
    DIB Windowsのデバイスから独立したビットマップイメージ
    TIFF Tagged Image File Format
    JPG Joint Photographic Experts Groupのイメージファイル
    EPX Piranesi拡張型ピクセルファイル
    PNG Portable Network Graphicsフォーマットファイル
    TGA TARGA形式のファイル
    使用可能な形式
      ・run-length(エンコーディングまたは非圧縮)
      ・true-colourイメージ(16、24、32ビットのいずれかでアルファチャネルあり)
    使用不可能な形式
      ・カラーマップ
      ・モノクロ
      ・Huffman、Delta、run-lengthエンコーディング(タイプ32、33)
      ・タイプ0、イメージデータなし
